CGR 파일은 CATIA Graphic Representative의 약자로서 CATPart와 같은 모든 정보를 담은 원본 CATIA 데이타와 달리 Graphic 정보만을 담은 가벼운 형태의 CATIA 데이타를 의미한다. 원본 데이타없이 CGR과 CATProduct만 존재하는 데이타를 도면화 하는 방법에 대해서 알아보자.
1. Tools - Options를 클릭한다.
2. Mechanical Design - Drafting - View 탭에서 View generation mode를 Exact view에서 CGR로 변경하고 하단의 OK를 클릭한다.
3. Views 툴바의 Front View 기능을 이용하여 View를 생성합니다.

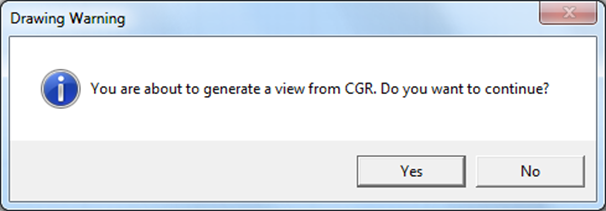

4. 아래와 같은 메시지 창이 열리면 “YES” 를 클릭하고, Plane을 선택하여 도면을 생성한다.
※ 단, CGR mode로 도면을 생성할 경우, 도면의 정확도가 떨어지고 Line이나 Curve가 끊어지는 경우가 있다.
